自清洗过滤器使用

自清洗过滤器使用介绍

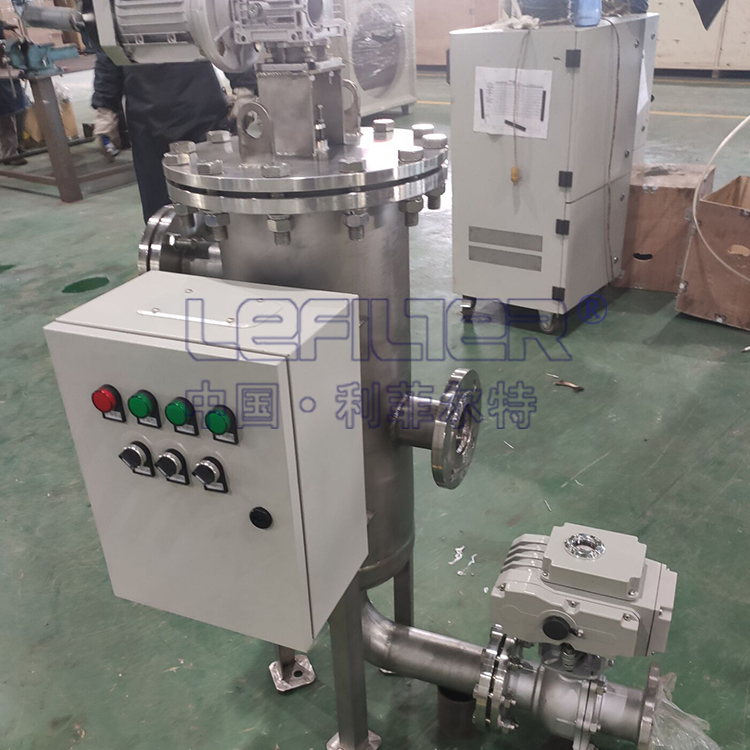

自清洗过滤器的清洗排污过程有手动、自动控制两种方式。手动控制：将“手动/自动”选择开关旋转至手动位置，根据需要分别进行手动排污和手动清洗，具体操作见后面的操作部分,选择开关旋转至自动位置，自清洗过滤器进入自动状态。手动控制状态是检查电机和水力控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常工作。自动控制： 将“手动/自动”选择开关旋转至自动位置（“压差/定时”开关在“定时”位置），接通电源，用选择开关进入自动状态，首先进行过滤，当达到设定清洗时间或着达到设定压差值时（时间和压差以先达到为准）电机开始工作，排污阀打开排污；排污时间完毕，排污阀关闭，电机停止工作；达到下一个清洗时间时或者达到压差设定值时（注意：压差只需设定一次，因为每次清洗完毕后压差值会恢复到设定值以下），设备电机、排污阀再次开始工作，如此循环往复！出厂设定每天清洗3次，上午9：00开始清洗，9：01清洗结束；下午17：00开始，17：01清洗结束；凌晨1:00开始清洗，1:01清洗结束 ，具体清洗次数及清洗开始时间用户可以自己设定。具体操作详见时控开关说明书。排污时间一般出厂默认设定时间是65秒（注意：排污设定时间必须大于65秒）是由控制柜内的时间继电器设定的。时间继电器中共有5个按钮，中间按钮可以设定小时（H）、分钟(M)、秒(S)；其余按钮是设定时间的，最大时间可以分别设定为99小时(H)、99分钟(M)、99秒(S)出厂默认设置为秒(普通控制柜液晶显示屏)。扳手控制：系统提供了定时/压差控制、压差控制、手动控制三套有效的控制方案，互为补充确保系统安全。当出现极端情况如电器故障排污阀不能电动打开,就可以使用专用扳手从排污阀电动头处手动打开，清洗电机同样可以用扳手手动控制。

自清洗过滤器安装使用说明
1)  自清洗过滤器水力控制阀出口应安装排污管，连接方式为法兰连接，排污管长度不能超过 15米，且不应有向上的坡角，以免产生背压。
2)  过滤器安装方式，应注意水流方向不可弄错，安装时应尽量使水力控 制阀处于水平位置或向下的位置，以保证排污彻底。
3)过滤器应串联安装在管路系统中，为保证在停机检修时系统不间断供水，系统中应设置旁路，过滤器进出口及旁路均应设置截断用阀门，如：截止阀、球阀、蝶阀等。
4)过滤器规格的选用应与安装管路相匹配，如：系统管径为外径219mm则选 DN200规格过滤器。当过滤器流量不能满足管路要求时，可将两个（或多个）过滤器并联安装.过滤器应安装在系统需保护的用水设备之前，其安装位置应尽量靠近被保护设备。
5) 在有可能发生回流的地方，应在过滤器出口安装止回阀。
6) 在动力系统中，过滤器应安装在泵与设备之间，越靠近设备越好。
